Как проверяют мосты (23 фото)
Я работаю в организации, занимающейся обследованием и испытанием мостов. Впервые за пять лет работы в Институте ИМИДИС мне довелось посмотреть на всё своими глазами.
Как проверяют мосты (23 фото)

Каждый новый мост должен быть обследован, а нестандартные мосты ещё и испытаны под нагрузкой.
Как проверяют мосты (23 фото)

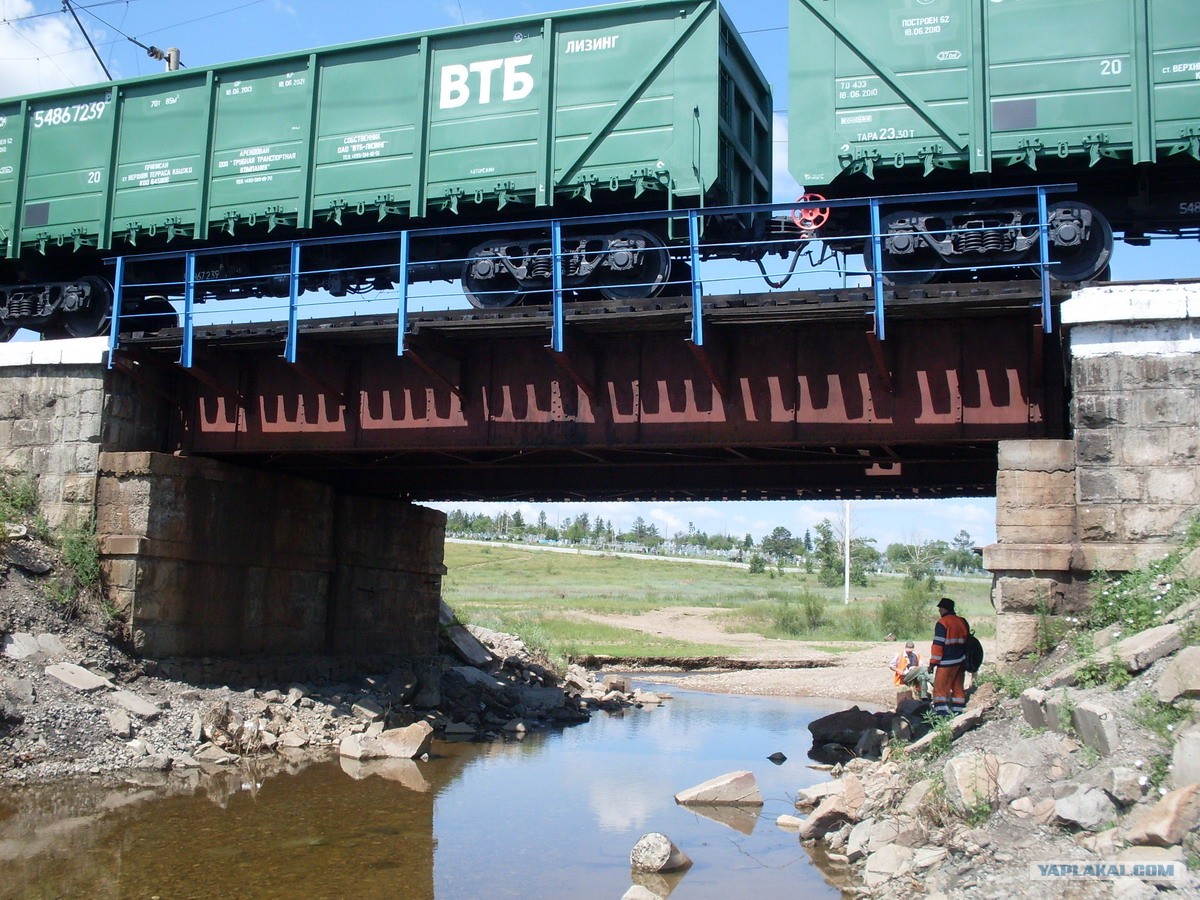

Обследование моста начинается с визуального осмотра конструкции моста.
Как проверяют мосты (23 фото)

Многие металлические мосты имеют несущие конструкции коробчатой формы. Инженеры проходит от начала до конца моста по этим коробкам и проверяет качество сварки, болтовых соединений, качество окраски. Обнаруженные недостатки фотографируются и заносятся в ведомость дефектов.
Как проверяют мосты (23 фото)

Проверяется прочность бетона опор.
Как проверяют мосты (23 фото)

Склерометр показывает прочность бетона по результатам нескольких измерений.
Как проверяют мосты (23 фото)

С помощью специального сканера определяется глубина залегания арматуры в бетоне.
Как проверяют мосты (23 фото)

Таким образом проверяются все опоры моста.
Как проверяют мосты (23 фото)

Качество покраски определяется адгезиметром. Сначала на краску приклеивается специальный грибок, затем адгезиметр отрывает его со слоем краски и замеряет усилие отрыва.
Как проверяют мосты (23 фото)

По результатам обследования составляется отчёт, содержащий описание и фотографии моста, все измеренные параметры, ведомость дефектов.
При испытании на мосту размещается нагрузка – гружёные самосвалы и с помощью различных приборов измеряется деформация моста под нагрузкой.
Как проверяют мосты (23 фото)

Испытание моста начинается с разметки. С помощью курвиметра наносятся метки на местах расположения опор и четвертях пролётов между опорами.
Как проверяют мосты (23 фото)

Внутри коробки моста или между коробками устанавливаются датчики деформации. Датчик крепится к металлу моста с помощью мощных магнитов и измеряет расстояние между двумя точками с точностью до десятых долей микрона. Когда мост нагружен, металл растягивается или сжимается.
Как проверяют мосты (23 фото)

На каждом обследуемом участке устанавливается группа из четырёх или шести датчиков (сверху и снизу на обоих боках коробки), подключаемых проводами к радиомодулю.
Как проверяют мосты (23 фото)

Таких групп со своими передатчиками может быть до десяти. Серверный радиомодуль подключён к нетбуку, на котором работает программа, опрашивающая датчики и выполняющая расчёт напряжения металла.
Как проверяют мосты (23 фото)

Радиосвязь с датчиками двусторонняя. Это даёт возможность устанавливать датчики заранее (при этом радиомодули находятся в ждущем режиме с низким энергопотреблением) и активировать их по необходимости, причём в каждом измерении опрашиваются только нужные датчики. Аппаратура и программа мониторинга «КИС-ИМИДИС» разработаны в нашем институте.
Как проверяют мосты (23 фото)

К этой же системе подключаются и другие датчики. Датчик деформации устанавливается на разрыв перил моста и используется для измерений колебаний моста при динамических нагрузках.
Как проверяют мосты (23 фото)

Лазерный дальномер позволяет измерять смещение моста по вертикали с помощью оригинального инженерного решения – цель расположена под углом 45 градусов, и при движении луча вверх-вниз, изменяется длина луча.
Как проверяют мосты (23 фото)

Профиль моста измеряется с помощью тахеометра – прибора, с высокой точностью замеряющего координаты точки в пространстве по отклонению лазерного луча на цели-вешке и расстоянию до цели.
Как проверяют мосты (23 фото)

После того, как все приборы установлены, начинаются испытания. Сначала со статической нагрузкой. На мост загоняются гружёные самосвалы (от 20 до 40 тонн каждый). Измерения делаются на каждом пролёте моста.
Как проверяют мосты (23 фото)

Прогиб в центре пролёта металлического моста под весом самосвалов может достигать 1/400 длины пролёта, что для стометрового пролёта составляет целых 25 сантиметров. Помимо памяти прибора, величина прогиба фиксируется в журнале испытаний.
Как проверяют мосты (23 фото)
Как проверяют мосты (23 фото)

Затем проводятся динамические испытания моста. Сначала измеряются колебания моста при проезде одного гружёного самосвала на разных скоростях. Затем с помощью доски имитируется неровность дороги, на которой самосвал подпрыгивает на скорости.
Как проверяют мосты (23 фото)
Как проверяют мосты (23 фото)

Обследования и испытания периодически проводятся в течение всего срока эксплуатации моста. Такой независимый контроль позволяет сделать мосты более безопасными.
